氣瓶螺紋量規(PZ)為氣瓶專用,適用于檢驗氣瓶用圓錐螺紋,有氣瓶螺紋塞規,氣瓶螺紋環規,氣瓶光滑塞規,氣瓶光滑環規之分。

圓錐光滑塞規用于檢查鋼瓶瓶口圓錐內螺紋的小徑、錐度。

圓錐光滑環規用于檢查瓶閥尾部圓錐外螺紋的大徑、錐度。

氣瓶專用螺紋量規（PZ）有PZ19.2、PZ27.8、PZ30.3、PZ39四個規格。

PZ19.2螺紋塞規

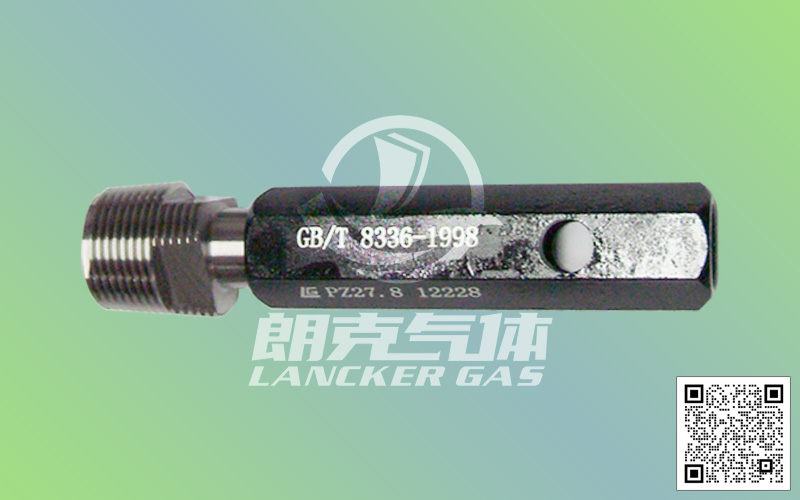

PZ27.8氣瓶螺紋塞規

PZ27.8氣瓶光滑塞規

本標準適用于檢驗GB/T8335-87《氣瓶專用螺紋》中規定的圓錐螺紋及圓柱螺紋用的量規。檢查帶安全裝置氣瓶的易熔塞與塞座連接的圓錐螺紋用的量規也可參照使用。

使用小提示；

① 使用前請擦拭干凈

② 禁止在旋轉工件上使用

③ 該產品精度請用螺紋校對規進行檢定

④ 使用完畢請注意防繡

氣瓶螺紋量規的標注方法和使用方法：

一、本標準規定的數值是以標準的測量條件為準，即：溫度為20℃，測量力為零。

二、螺紋量規的名稱和功能。

1、圓錐光滑塞規—檢查鋼瓶瓶口內圓錐螺紋小徑、錐度的量規。

2、圓錐光滑環規—檢查瓶閥尾部外圓錐螺紋大徑、錐度的量規。

3、圓錐校對光滑塞規—用于校對圓錐光滑環規尺寸的量規。

4、圓錐螺紋工作塞規—檢查鋼瓶瓶口內圓錐螺紋中徑的量規。

5、圓錐螺紋工作環規—檢查瓶閥尾部外圓錐螺紋中徑的量規。

6、圓錐校對螺紋塞規—用于校對圓錐螺紋工作環規中徑及磨損量的量規。

7、圓柱光滑塞規—檢查瓶帽螺紋小徑的量規。

8、圓柱螺紋工作塞規—檢查瓶帽螺紋中徑的量規。

9、圓柱螺紋工作環規—檢查頸圈螺紋中徑的量規。

10、圓柱螺紋校對塞規—用于校對圓柱螺紋工作環規中徑及磨損量的量規。

11、圓柱螺紋量規的代號、特征參照GB3934-83(普通螺紋量規》的規定。
