1、安裝步驟
安裝前要確保TUBE管連接端的表面沒有缺陷（無凹陷、凸起或刮痕等，否則將難以密封），端面切割成了90°，并且去除了管內外毛刺。
新的卡套接頭安裝步驟：
（1）將TUBE管完全插入接頭本體內并頂住肩部；用手指擰緊螺母（如圖1）。
（2）在螺母和本體6點鐘的位置畫一條線做記號（如圖2、圖3）。
（3）牢牢固定接頭本體，將螺母緊固1-1/4圈停在9 點鐘的位置（如圖4）。
【說明：對于 1/16”、1/8”、3/16” （或 2 、3 、4mm ）的卡套接頭，只需要旋轉 3/4 圈停在 3 點鐘的位置】。
卡套接頭拆開后重新安裝步驟：

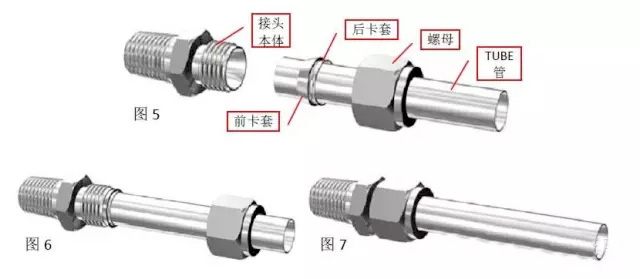

（1）拆開后的卡套接頭如圖5所示；
（2）把帶有卡套和螺母的TUBE管插入接頭本體，直到前卡套到位（如圖6）。
（3）先用手?jǐn)Q緊螺母，然后用扳手旋轉到拆開之前的位置（就是第1次安裝時擰1-1/4圈或3/4圈后的位置），再用扳手稍微擰過一點點（如圖7）。
2、安裝后檢查
卡套接頭如果沒有擰到位，就有可能產生泄露（有可能當時不漏，但會成為運行后的隱患）。
現場管理人員可以通過如下三種方法進行檢查：
（1）檢查卡套接頭上的標記，看是否擰了1-1/4圈（或3/4圈）；
（2）拆開卡套接頭，看卡套是否牢固的卡在TUBE管上；
（3）用間隙檢測規進行檢測。
方法（1） 簡單易行，在管道通氣或通水前后都可以進行。讓工人嚴格按照?qǐng)D1~圖4的步驟安裝了幾個卡套接頭，用間隙檢測規檢測后都符合要求，拆開后卡套也是非常牢固的卡在TUBE管上。
方法（2） 只適用于管道通氣或通水之前的抽查。
方法（3） 也非常簡單（如圖8、圖9），如果檢測規無法插入間隙，說明接頭已充分緊固。如果可以插入間隙，說明還需要進行緊固。間隙檢測規可以讓供應商提供（如圖10所示）或者單獨購買。但需要說明的是不同品牌的卡套接頭擰緊后的“間隙”可能不一樣（沒有驗證），因此不同品牌的卡套接頭建議用該品牌配套的檢測規來進行檢查。
用檢測規檢查雖然很簡便，但不可能所有工人都配置，即使配置了，工人也不一定會自覺使用。 因此還是必須要求工人安裝卡套接頭時要做好記號，管理人員通過記號和檢測規來抽查是否擰緊。

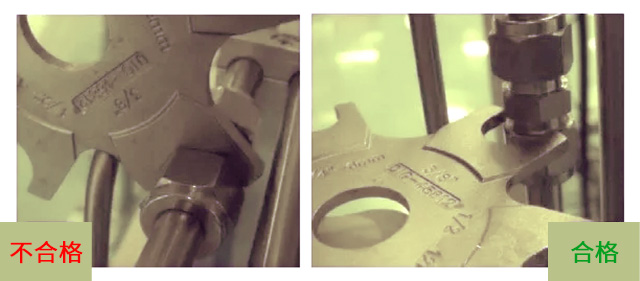

圖9：用檢測規進行檢測（都是3/8”UNION，左邊不合格，右邊合格）
圖10：用DK-LOK的檢測規（左邊是用于1/4”-3/4”，右邊用于1”）
卡套接頭安裝視頻
3、安裝注意事項
（1）一定要用記號筆做記號（參見圖3）。一來工人自己可以確定是否擰到位，二來便于管理人員檢查。
（2）螺母不要擰過頭，特別是≤1/2”的小尺寸卡套接頭，因?yàn)榫o固起來比較輕松，因此容易擰過頭。如果擰過頭，可能會損壞螺紋和卡套，甚至破壞TUBE管，形成泄漏隱患。
（3）使用帶螺紋端的卡套接頭（如Male Connector、FemaleConnector）時要注意螺紋的類型（或標準），是NPT（60°圓錐管螺紋，美標產品常用）、PT（55°圓錐管螺紋，國內常用，日本也用得較多），還是其它類型。
（4） 不要在管路有壓力的情況下安裝和緊固卡套接頭。
（5）不要混用不同材質或不同品牌的卡套接頭部件（接頭本體、螺母、卡套）。
（6）緊固卡套接頭時，切勿旋轉接頭本體，而應固定接頭本體并旋轉螺母。
（7）避免對未使用過的卡套接頭進行不必要的拆卸（收貨時倉庫保管員可以對不同規格的卡套接頭抽一兩個，拆開檢查前、后卡套是否裝反）。
（8）保證卡套接頭表面清潔（內包裝塑料袋只有在安裝時才能拆開），安裝過程要隨時將敞開的接頭封起來（可以用無塵膠帶）。

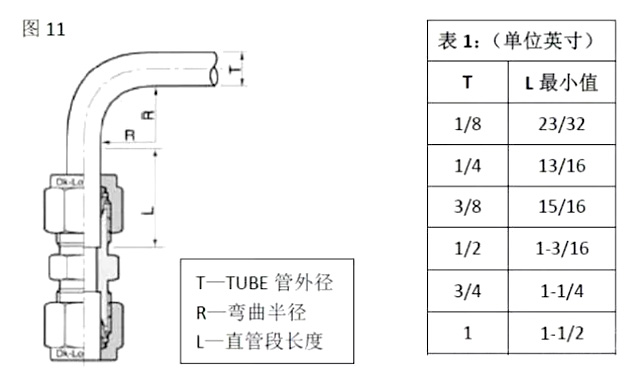

（9）彎頭處安裝卡套接頭時，必須保證直管段L（參見圖11）不小于表1中的數值。因?yàn)閺澒芎?，越靠近彎頭的TUBE管表面會變得越不平，如果卡套接頭太靠近彎頭，密封效果會變差，產生泄漏隱患。另外， 必須先彎管，再裝卡套接頭，而不能裝好卡套接頭后彎管。
