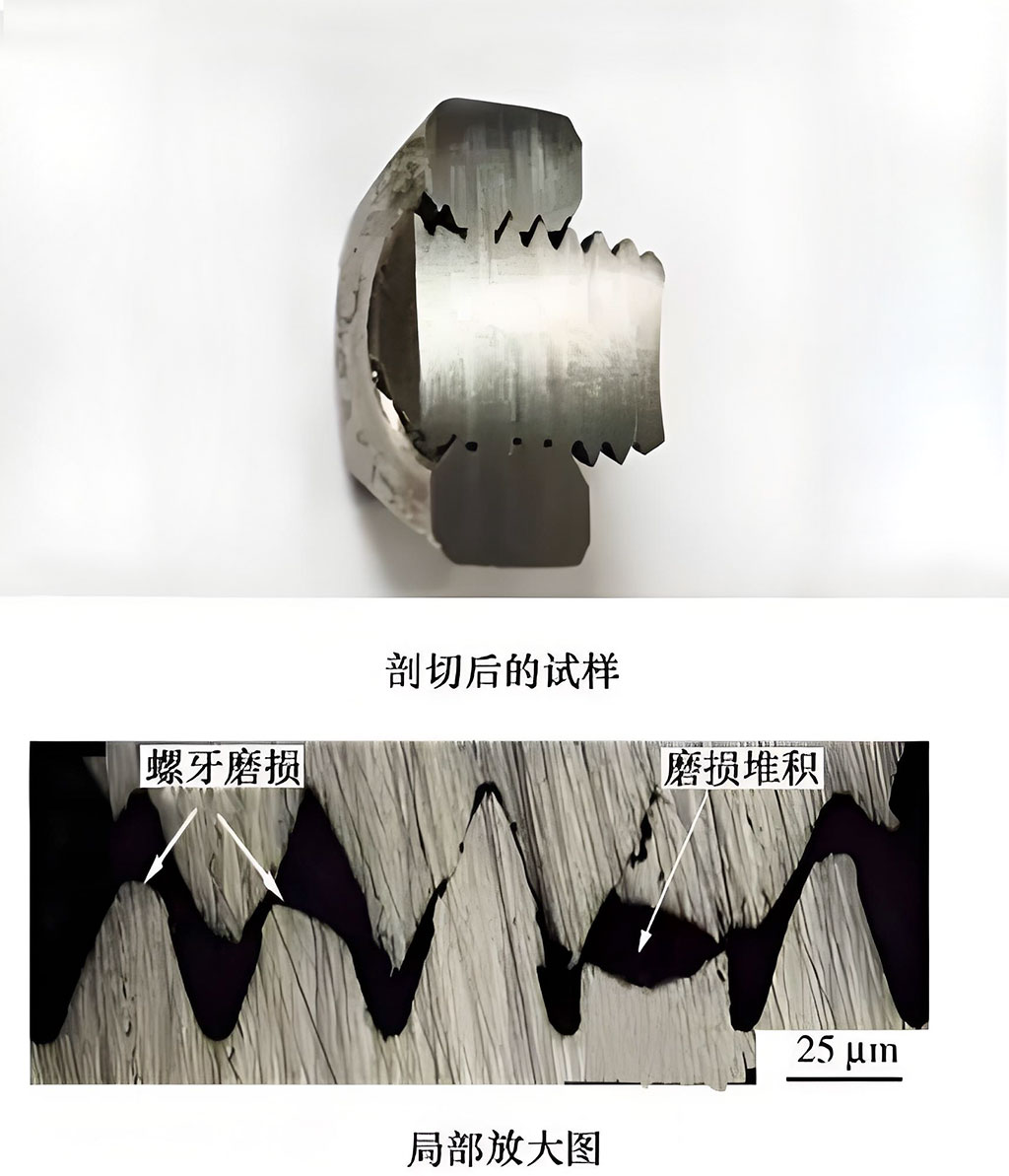

一、現(xiàn)象本質(zhì)與成因

不銹鋼螺紋咬死（冷熔接）是金屬接觸面在摩擦熱作用下產(chǎn)生分子級粘連的現(xiàn)象，其根本原因與不銹鋼材料特性密切相關(guān)：

材料特性缺陷

高塑性&韌性：材質(zhì)偏軟易產(chǎn)生塑性變形

低導熱性：摩擦熱量難以快速消散（導熱率僅為碳鋼的1/3）

誘因分析

裝配干涉：異物殘留/螺紋損傷導致局部應(yīng)力集中

表面破壞：氧化鉻保護層破損引發(fā)金屬直接接觸

高溫積聚：快速擰緊時摩擦熱＞材料散熱能力

二、系統(tǒng)性預防方案

裝配工藝控制
▲ 禁止使用電動/棘輪扳手等快速工具
▲ 采用扭矩扳手按規(guī)范力矩操作
▲ 推薦旋入速度：≤30rpm（重要部位需更低）

材料配伍優(yōu)化
◇ 異種鋼搭配：螺栓（奧氏體304/316） + 螺母（馬氏體410/416）
◇ 表面改性處理：鍍鋅、磷化或DLC涂層

潤滑防護體系
√ 必用潤滑劑：二硫化鉬、石墨基或特氟龍涂層
√ 涂抹標準：覆蓋全螺紋且保留10%可視金屬光澤
√ 禁用物質(zhì)：含氯化合物（避免應(yīng)力腐蝕）

質(zhì)量管控要點
◆ 裝配前檢測：三坐標測量關(guān)鍵螺紋參數(shù)
◆ 清潔度要求：壓縮空氣吹掃+無紡布擦拭
◆ 防交叉污染：專用工裝隔離碳鋼工具

運維管理規(guī)范
★ 禁止重復使用：首次拆卸后強制報廢
★ 定期檢查：高頻使用部位每500小時復緊
★ 環(huán)境控制：濕度＞60%時啟動除濕系統(tǒng)

三、失效應(yīng)急處理
發(fā)生咬死時立即執(zhí)行：
① 反向預緊：施加5-10%反向扭矩消除應(yīng)力
② 局部降溫：液氮冷縮法（溫差控制在150℃內(nèi)）
③ 專用工具：采用沖擊扳手配合防滑套筒拆卸
