杜瓦瓶（罐），是采用超級真空絕熱的不銹鋼壓力容器，是為儲存、運輸和使用液氧、液氮、液氬或二氧化碳而設計的。這些容器按DOT4L標準制造，用于可靠而經濟的運輸和儲存低溫液態氣體，以及在廣闊的應用范圍內就地儲存和供應低溫液態氣體。

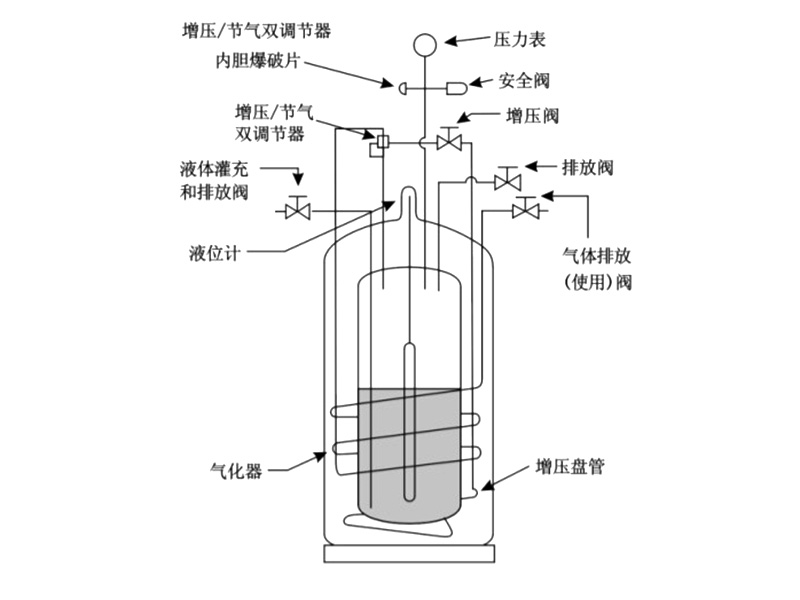

一、杜瓦瓶（罐）的結構

杜瓦瓶（罐）一般情況下有四個閥門，閥門所在的管道上有掛牌的英文標識。LIQULD即為液體使用閥、USE（GAS USE）為氣體使用閥、VENT為放空閥、PB（PRESSUREBUILD UP）為增壓閥。根據經驗，少數杜瓦瓶沒有氣體使用閥。此外還有氣相壓力表和液位計。

二、圖片 杜瓦瓶（罐）的使用

如您使用的是杜瓦瓶（罐）液相。因此使用的第一步是用高壓金屬軟管將杜瓦瓶（罐）液體閥所在管道與蒸發器相連，確認連接好后可打開液體使用閥，如果通往車間的氣體壓力達不到使用要求，請開增壓閥，稍等幾分鐘壓力會升高，達到使用要求。即可使用。使用到杜瓦瓶（罐）沒有液相且氣相的壓力只有5kg時，即表示杜瓦瓶（罐）內氣體已使用完，請關液體使用閥，停止使用。

三、 杜瓦瓶（罐）的優點

1、具有使用安全可靠、排液方便快速、靜態液體日蒸發率損失低。

2、同壓縮氣體鋼瓶相比它能夠 在相對低的壓力下容納大量的氣體。

3、它提供了容易操作的低溫液體源。

4、由于杜瓦瓶（罐）堅固可靠，保持時間長，以及自身含有氣體供應系統，利用其內置汽化器即可連續輸出流量高達9.2m³/h的常溫氣體，氣體最高恒定輸出壓力達1.2MPa（中壓型）/2.2 MPa（高壓型），完全滿足通常情況下的用氣要求。

5、設置多級安全保護裝置，安全性更好，并且操作簡單可靠。

6、儲存容量大，可減少存放場地，減少換瓶操作，提高工作效率。

7、免了鋼瓶氣體從充裝、運輸?shù)绞褂眠^程中，因環節較多容易遭受二次污染造成的質量隱患。

8、氣體利用率高：鋼瓶氣體每次使用后都必須留有余壓，而六方氣瓶液態供氣可避免任何浪費，降低用氣成本。

四、 杜瓦瓶（罐）供氣使用操作

【準備工作】

1、應保持杜瓦瓶（罐）與氧氣瓶罐之間是否在安全距離之外（兩瓶的間距應保持5米以上）。

2、瓶罐周圍無明火裝置，同時在附近應設有防火裝置。

3、檢查杜瓦瓶（罐）與終端用戶是否連接好。

4、檢查系統所有閥門，壓力表，安全閥，杜瓦瓶（罐）使用閥卡具均應齊全好用。

5、供氣系統不得有油脂和滲漏情況。

【操作程序】

為了使杜瓦瓶（罐）供氣系統連續、平穩、安全、節省的供氣，杜瓦瓶（罐）供氣系統使用時，可以單獨一個杜瓦瓶（罐）進行對終端進行供氣，也可以通過匯流排兩支杜瓦瓶（罐）或三只以上杜瓦瓶（罐）交替切換使用。具體使用步驟如下：

1 、連接軟管前先從用氣管系放出一部分氣體，排除軟管內的空氣，再接到杜瓦用氣接口上，衡量生產用氣的流量大小，用量大的要連接液體進出口閥（LIQUID）；用量小的連接氣體出口閥（VENT）。

2、使用過程中當供氣壓力不足時，打開增壓閥門，使壓力增大，調節調壓器會自動控制壓力的增壓范圍。一般情況下，小液罐出廠時已調整好，使用人員不必自行調整。

3、當液體或氣體流出時，增壓管、排氣管、閥等會冷卻冷化，各閥門、接頭可能有漏氣的現象，此時要用自來水淋浴，再擰緊接頭即可。

4、小液瓶（罐）最高使用壓力為12Kg /cm2，超過此壓力安全閥自動排氣，此時應關閉增壓閥，待壓力下降一部分后再打開。

5、使用過程中，不準用手觸摸通氣軟管、增壓管等，以免冷傷，更不準敲打閥門、管路等，以免脆化破裂。

6、使用時，小液瓶（罐）要直立，不準倒臥，操作開閥門時，操作人員不準正面對閥門排放的正方向（包括安全閥的排放方向）。

7、如果使用液體排放閥（LIQUID）生產需要中途中斷供氣時，排放閥關閉后，不準立即關閉用氣管道上的絕止閥，因為金屬軟管內的液態氣體轉化氣體迅速膨脹后無法流動會發生爆炸傷人事故。

8、當小液瓶（罐）使用完后，首先要關閉增壓閥，然后關閉杜瓦瓶（罐）進口閥，通過放空閥放空后卸下金屬軟管與杜瓦瓶（罐）連接的接頭。

【緊急停車步驟】

當系統或車間發生緊急情況需要緊急停用供氣系統時，應按以下步驟停車。

1、 迅速關閉杜瓦瓶（罐）用氣閥和增壓閥。

2、迅速打開匯流排放空閥。

3、迅速打開操作間通風裝置。

【注意事項】

1、杜瓦瓶（罐）儲存未使用時且記不能打開增壓閥，一定要檢查增壓閥是否關死，否則會造成罐內氣體泄露。

2、停止使用后一定要記住打開的增壓閥要關死，增壓閥只是在使用時才打開的。

3、使用時當增壓閥完全打開，杜瓦瓶（罐）壓力表的壓力下降不再提升，即表示罐內沒有液相只有氣相了。

4、杜瓦瓶（罐）在使用過程中檢查各個連接處（動、靜密封點）是否漏氣，在使用過程中結霜是正?，F(xiàn)象，與杜瓦瓶（罐）漏氣很容易混淆。

5、當增壓閥開啟后系統壓力不得大于設計規定壓力，當系統壓力過高，關閉增壓閥也無法控制時；應迅速打開放空閥為系統泄壓，查找到原因后方可再次投用。

6、檢查杜瓦瓶（罐）的壓力，盡量做到每半小時檢查一次，當杜瓦瓶（罐）壓力較低時應適當打開或開大系統增壓閥，為系統增壓，避免液面較低。

五、 杜瓦瓶（罐）充裝注意事項

在對杜瓦瓶（罐）進行低溫液體充裝前，首先確定氣瓶的充裝介質和充裝質量。充裝質量可參見產品規格表。為保證準確的充裝，請使用磅秤計量。

1、 用專門的輸送軟管將氣瓶進出液閥(DPW氣瓶為進液閥)與供應源相接，并擰緊無泄漏。

2、 開啟氣瓶的排放閥和進出液閥，然后開啟供應閥，開始充裝。

3、 在充裝過程中，通過壓力表監測瓶內壓力并調節排放閥使壓力保持在0.07~0.1MPa（10~15Psi）。

4、 當達到所需的充裝質量后，關閉進出液閥、排放閥和供應閥。

5、 卸下輸送軟管，并將氣瓶從磅秤上移走。

警告：嚴禁對氣瓶超限充裝。

警告：充裝前應確認瓶內介質和充裝介質。

警告：應在通風良好的場所進行充裝，因為氣體的累積是非常危險的。

注意：一只完全充滿的氣瓶其壓力上升十分迅速，可能導致安全閥開啟。

注意：在剛進行有關液氧或液化天然氣的作業之后，由于衣服中很可能濺有液氧或液化天然氣，請注意不要馬上吸煙或靠近有火的地方。

注意：當液態二氧化碳的飽和壓力降到0.48MPa（70Psi）時，液態二氧化碳就會形成固態干冰。所以在使用DPL450-175H/195H/210H、DPL450-175V/195V/210V、DPW650-499H氣瓶充裝液態二氧化碳時，必須先把氣瓶內二氧化碳?xì)怏w加壓，才可以充裝。

六、杜瓦瓶（罐）其他注意事項

1、從事與深冷液體的任何工作時，必須戴好防護用品，防止凍傷。

2、在液氧的操作中，閥門的開啟與關閉要緩慢地進行，突然的開閉，氧流會使該系統內任何污染著火。

3、除了液氧以外，所有的液體蒸氣都可以使人窒息。

4、充裝量不能超過：液氧192kg、液氮136kg、液氬230kg。

5、在使用液體時建議應該盡可能的降低瓶內壓力。

6、操作時必須保證氣瓶直立，更應避免翻倒，絕不可橫向滾動氣瓶。

7、液氧的貯存、汽化、充裝、使用場所的周圍5m內嚴禁明火，杜絕一切火源，并應有明顯的禁火標志。

8、液氧的貯存、汽化、充裝、使用場所的周圍至少在5m內不準有通向低處場所(如地下室、坑穴、地井、溝渠)的開口；地溝入口處必須有擋液堰。

9、操作人員在充灌或處理液氧時， 不得穿戴被油脂沾污的工作服和個人防護裝備，凡被油脂沾污過的衣服和防護用品必須更換。
