提及氫燃料電池汽車，“安全”一直是無法回避的關鍵問題。眾所周知，由于氫及燃料電池技術在我國普及度較低，氫氣作為易燃、易爆品，在制備、儲運、加注和使用過程中均有潛在的泄漏和爆炸隱患，氫安全成為氫能應用和大規模商業化推廣的重要前提。

儲氫系統作為燃料電池汽車不可缺少的組成部分，是影響燃料電池汽車使用安全和整體穩定性的重要因素之一，主要由高壓氣瓶、瓶閥、減壓閥等零部件組成。其中，瓶閥作為儲氫系統的關鍵一環，有密封氣瓶、控制氣體導通啟閉的作用，一旦其安全質量出現問題，將會影響儲氫系統及燃料電池汽車的正常使用，嚴重時還會引發安全事故。

因此，研發安全性高、密封性強，具有良好開關特性的車用高壓瓶閥，保障儲氫氣瓶必須始終處于安全狀態，成為高效解決儲氫難題，推動氫能及燃料電池汽車產業化安全發展的關鍵因素。

日前，未勢能源自主研發的首款70MPa車用高壓儲氫瓶閥正式發布，憑借高安全性、高集成度、高穩定性，小型化、輕量化、長壽命、低成本的技術優勢，實現國產化高壓閥門在攻堅“卡脖子”關鍵技術上的重要突破，填補自主企業在國內氫能產業的一項關鍵空白，引發市場強烈期待。

與此同時，該產品的安全性和有效性，也成為業界最為關注的話題之一。

70MPa車用高壓儲氫瓶閥

那么，70MPa車用高壓儲氫瓶閥究竟是否安全、是否符合安全技術要求、是否能夠滿足當前市場需求，未勢能源研發人員又是通過哪些關鍵測試，保障其品質實現高安全性和高穩定性的呢？

對此，小編帶著種種疑問，采訪了未勢能源儲氫系統開發部專家，詳細揭秘關鍵試驗全流程測試，帶您一起探尋70MPa車用高壓儲氫瓶閥背后的安全秘密。

01 專家講述液壓爆破試驗原理,175MPa下驗證產品可靠性

據未勢能源儲氫系統開發部專家表示，為了保證高壓瓶閥產品的安全性、可靠性及基本性能，在研發過程中需要進行大量試驗，主要有液壓爆破試驗、液壓循環、泄漏、氫氣循環、耐振性、耐腐蝕性等試驗。其中，液壓強度爆破和泄漏密封式對整車氫安全有著重要的意義，在滿足這兩項基本的性能指標之后才可以繼續進行后續的壽命耐久等試驗。

液壓爆破試驗是通過增壓設備按照一定的升壓速率向瓶閥內加壓，在瓶閥不泄漏、不破裂情況下，測試閥體中各個受壓零件的最大耐壓能力。

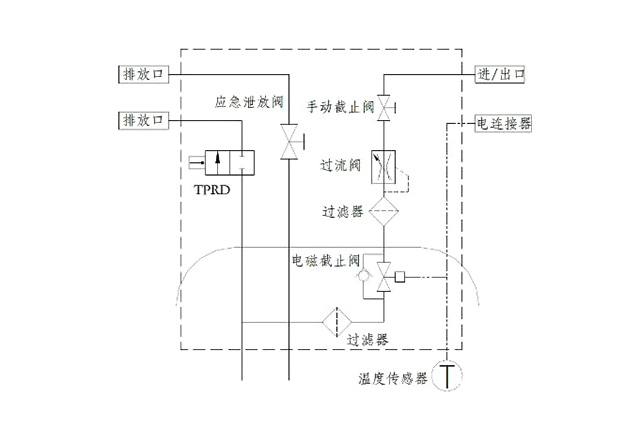

未勢能源自主研發的70MPa氫氣用高壓閥門，在液壓爆破測試過程中，設計工作壓力為70MPa，主要由電磁閥、應急泄放閥、TPRD、手動截止閥組成，瓶閥PID如圖1所示：

圖1

根據GB/T35544要求，瓶閥的最小爆破壓力應大于2.5倍工作壓力，即175MPa。閥體材料為鋁合金6061T6，屈服強度為320MPa，抗拉強度為350MPa。通過ANSYS workbench軟件建立仿真模型、進行強度分析：

如圖2所示，在175MPa的最小爆破壓力作用下，閥體最大應力值為290MPa，小于閥體的屈服強度，滿足設計強度要求。

圖2

仿真結果如下：

02 先進的試驗設備，滿足高嚴苛測試標準

據專家介紹，未勢能源儲氫系統研發團隊在產品研發過程中，遵循以客戶需求為導向的“ V”流程正向開發理念，從產品研發的價值到產品質量的應用，尤其針對產品概念設定前的痛點研究，均進行了大量的科學數據分析和核心技術研究，并針對產品試制測試需求，相應地引進了多套歐美高端專業檢測設備，建立了完善試驗室等，從源頭著手、從各個精細環節著手，全力保障其產品質量在應用過程中的安全，液壓爆破試驗室就是其中之一。

圖3

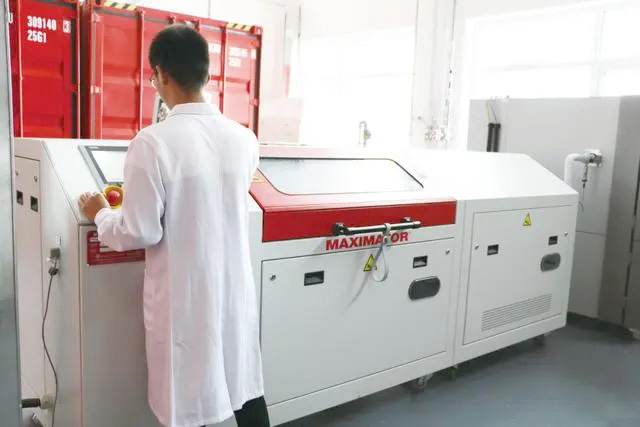

未勢能源液壓爆破試驗室測試專用設備為德國MAXIMATOR公司p17030型號液壓爆破測試系統，該系統輸出結果準確可靠，最高壓力可達400MPa，壓力傳感器精度為0.25級，測試介質為Frezzium-60，具有壓縮系數低、耐高低溫的優點，設備實物如圖3所示。

圖4

專家指出，液循環系統能夠模擬環境的溫濕度和調整充入介質的溫度，通過該試驗過程中的失效模式分析，能夠得出閥體開裂、應急泄放閥泄漏、手動閥泄露、TPRD破裂等可能存在的安全隱患問題，為改進產品工藝、保障質量安全提供重要技術支撐。

圖5

圖6

圖7

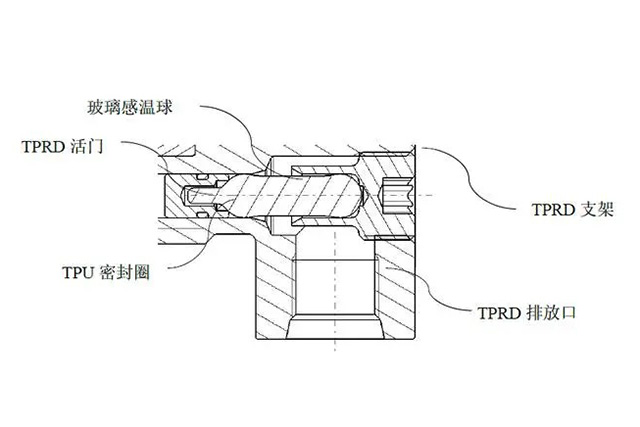

在測試過程中，如圖5所示，實際測試結果為介質從TPRD泄放口噴出，閥體及其他位置均未發生泄漏和破裂，與強度仿真結果相符。測試壓力曲線如圖6所示，最終爆破壓力為233.58MPa。經拆解發現，失效方式為T(mén)PRD玻璃球破裂，密封圈破損，如圖7所示。瓶閥中TPRD結構由玻璃感溫球、密封圈、活門、支架及排放口組成，如圖8所示，玻璃感溫球受力方向?yàn)檩S向，軸向最低承受載荷為4800N，受力面積為直徑5.5mm圓孔，軸向最低承受壓力為202MPa。因此，瓶閥玻璃球處破裂的爆破壓力應大于202MPa，與實際測試結果一致。

經過多次抽樣測試，未勢能源自主研發的首款70MPa車用高壓儲氫瓶閥最小爆破壓力大于214.72MPa，大于2.5倍的瓶閥工作壓力（175MPa），其性能指標數據均達到預期設計要求，完全滿足國標35544的測試要求。

另外，據專家透露，未勢能源70MPa車用高壓儲氫瓶閥截止目前已經完成10余項關鍵測試，包括瓶閥液壓爆破測試、液壓循環測試、高低溫內外漏測試等，測試結果顯示，整體性能指標均達到預期設計要求，并滿足市場高性能需求，該產品現已進入量產前最后測試階段，生產制造工作也已初步啟動，并計劃于2020年下半年正式投放市場。

03 寫在結尾

液壓爆破試驗是保證瓶閥安全性的最基本測試，總體來說對儲氫系統的整體性能及燃料電池汽車的安全性能起著決定性作用。該試驗的順利通過，進一步驗證了未勢能源70MPa車用高壓儲氫瓶閥產品設計高穩定性和安全性特點， 且遠超國際行業標準需求，為自主車載儲氫系統及更高壓高端部件研制提供了重要參考經驗，引領我國氫能產業鏈關鍵技術實現向上突破。
